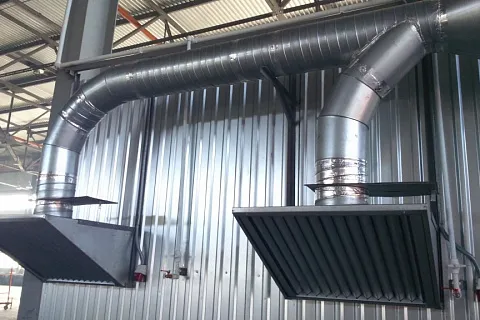

Почему локальная вытяжная вентиляция - эффективное решение для производств

Вытяжная система с локальными отсосами решает задачу очистки воздуха кардинально иначе, чем общеобменная вентиляция. Она не разбавляет загрязнения во всем объеме цеха, а удаляет их точечно, в месте образования. Этот принцип обеспечивает высокую эффективность при меньших энергозатратах.

Для руководителя производства выбор такого решения - это не просто выполнение норм, а стратегическая инвестиция. Она снижает риски профессиональных заболеваний, предотвращает штрафы контролирующих органов и оптимизирует эксплуатационные расходы.

Принцип работы и ключевые преимущества перед общеобменной системой

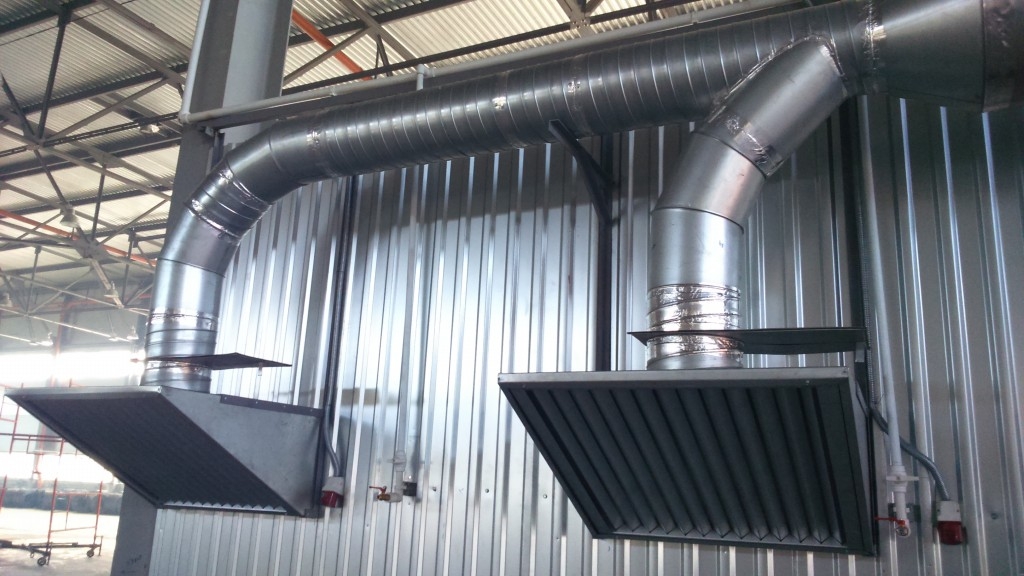

Локальный отсос - это укрытие или всасывающее устройство, размещенное в непосредственной близости от источника выделения вредностей. Он создает направленный воздушный поток, который захватывает загрязнения до их распространения в рабочую зону и уводит их через систему воздуховодов к фильтрам или на выброс.

Эффективность такого подхода можно проиллюстрировать цифрами. Для удаления условного 1 кг/ч сварочного аэрозоля общеобменная система в цехе площадью 1000 м² должна обеспечивать 6-10-кратный воздухообмен, что требует мощности вентиляторов в десятки киловатт. Локальный отсос на сварочном посту справится с этой задачей, прокачивая в 10-20 раз меньший объем воздуха. Экономия электроэнергии достигает 40-60%.

Типы производственных процессов, где локальные отсосы необходимы

Это решение критически важно для технологических операций с интенсивным выделением загрязнений:

• Сварочные и паяльные работы. Удаление аэрозолей, оксидов металлов, газов (озон, оксиды азота).
• Механическая обработка. Шлифовка, резка, полировка металла, дерева, пластика с образованием мелкодисперсной пыли.
• Покрасочные работы. Улавливание паров растворителей, лакокрасочного тумана в окрасочных камерах или у покрасочных роботов.
• Работа с химическими реагентами. Заливка, перелив, смешивание кислот, щелочей, органических растворителей.
• Термическая обработка и плавка. Отвод продуктов горения, паров масел, нагретого воздуха.

Для каждого процесса инженеры Prime подбирают тип отсоса: вытяжной зонт над печью, бортовой отсос у гальванической ванны, укрытие с щелевым отсосом для шлифовального станка.

Проектирование системы: расчеты, нормы и подбор оборудования

Качественный проект - основа эффективной и безопасной системы. Он начинается с выезда инженера на объект. Специалист фиксирует расположение оборудования, характер и интенсивность выделения вредностей, планировку помещения. Эти данные становятся исходными для точных расчетов.

Ключевые нормы САНПИН и ГОСТ, которые мы соблюдаем

Проектирование ведется в строгом соответствии с нормативной базой. Ее соблюдение - это не бюрократическая формальность, а прямая ответственность за здоровье людей и легитимность работы предприятия.

• СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания». Устанавливает предельно допустимые концентрации (ПДК) для сотен вредных веществ на рабочих местах.
• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Основной свод правил, регламентирующий расчет воздухообмена, конструкции систем и требования к оборудованию.
• ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны».
• ГОСТ Р ЕН 13779-2007 «Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования».

Нарушение этих норм ведет к предписаниям Роспотребнадзора, штрафам по КоАП РФ и, что важнее, к реальному ущербу для здоровья персонала.

Как рассчитывается воздухообмен и производительность системы

Расчет строится на определении количества вредного вещества, выделяющегося в единицу времени от каждого источника. Для этого используются технологические данные, справочные таблицы или инструментальные замеры.

Рассмотрим упрощенный пример для шлифовального станка по металлу. Согласно методикам, такой станок может выделять до 2000 мг/ч абразивно-металлической пыли. Чтобы обеспечить ПДК для этой пыли (например, 6 мг/м³), необходимый объем отсасываемого воздуха (L, м³/ч) рассчитывается по формуле: L = G / (C – C0), где G - интенсивность выделения (2000 мг/ч), C - ПДК (6 мг/м³), C0 - фоновая концентрация (принимаем 0). Получаем L ≈ 330 м³/ч. Именно такой производительности должен быть отсос у этого станка.

Далее выполняется аэродинамический расчет сети воздуховодов: подбираются диаметры, рассчитываются потери давления, выбирается вентилятор с необходимым напором и производительностью на сумму всех отсосов.

Профессиональный монтаж и сервисное обслуживание - гарантия долгосрочной работы

Даже идеальный проект не обеспечит результата без качественного монтажа. Наши бригады выполняют работы по утвержденной схеме, используя профессиональный инструмент и крепежные системы. Это гарантирует герметичность воздуховодов, отсутствие вибраций и шума, строгое соответствие проекту.

Этапы монтажа вытяжной системы «под ключ»

1. Заключение договора и выезд инженера. Детальный осмотр объекта, согласование технического задания и сметы.
2. Разработка и согласование рабочего проекта. Создание комплекта чертежей и спецификаций, при необходимости - прохождение экспертизы.
3. Поставка оборудования. Доставка на объект вентиляторов, фильтров, воздуховодов, местных отсосов, включая изготовленные по нашим чертежам нестандартные конструкции.
4. Монтажные работы. Разметка, установка креплений, сборка воздуховодов, монтаж оборудования, подключение к электросети и системам автоматики.
5. Пуско-наладка и инструктаж. Запуск системы, регулировка расходов воздуха на каждом отсосе, проверка эффективности, обучение вашего персонала правилам эксплуатации.
6. Сдача объекта. Испытание системы, подписание актов выполненных работ, передача исполнительной документации.

Сервисное обслуживание: как мы обеспечиваем бесперебойную работу вашей вентиляции

Вентиляция - система, требующая регулярного внимания. Забитые фильтры снижают производительность, износ подшипников вентилятора ведет к поломке. Чтобы исключить простои производства, мы предлагаем договор сервисного обслуживания.

По графику наш специалист приезжает на объект и выполняет регламентные работы: проверяет тягу на всех отсосах, контролирует состояние фильтров (очищает или рекомендует замену), осматривает вентиляторы и приводы, проверяет работу автоматики. Вы получаете отчет о состоянии системы. Это инвестиция в стабильность вашего технологического процесса.

Экономическая эффективность: окупаемость за счет энергосбережения и отсутствия штрафов

Вложения в локальную вытяжку окупаются за счет двух основных факторов: прямой экономии на электроэнергии и избегания скрытых издержек, связанных с ее отсутствием.

Сравнение эксплуатационных затрат: локальная vs общеобменная вентиляция

Предположим, в цехе 10 станков, выделяющих загрязнения. Локальная система для них суммарно потребует, например, 10 000 м³/ч. Общеобменная вентиляция для всего цеха объемом 20 000 м³ при требуемом 6-кратном воздухообмене должна прокачивать 120 000 м³/ч.

Мощность электропривода вентилятора пропорциональна кубу расхода воздуха. Даже при упрощенном расчете разница в потребляемой мощности будет в разы. Годовой перерасход электроэнергии для общеобменного варианта может составлять сотни тысяч рублей. Локальная система, при сопоставимых капитальных затратах, становится выгоднее уже через 1-3 года эксплуатации.

Скрытые издержки отсутствия правильной вентиляции

Без эффективной вытяжки предприятие несет системные потери:

• Финансовые риски. Штрафы по ст. 6.3 КоАП РФ за нарушение санитарных норм - до 20 000 руб. для ИП и до 150 000 руб. для юрлиц. Приостановка деятельности до 90 суток. Иски от сотрудников по профессиональным заболеваниям.
• Кадровые потери. Высокая текучесть кадров на «вредных» местах, частые больничные, сложности с наймом, необходимость доплат за вредные условия труда.
• Производственные проблемы. Брак продукции из-за оседания пыли, повышенный износ точного оборудования, риск возгорания взрывоопасных смесей.
• Репутационный ущерб. Проблемы с прохождением аудитов, получением сертификатов, имидж предприятия, не заботящегося о сотрудниках.

Локальная вытяжка минимизирует эти риски, переводя их из категории вероятных потерь в категорию управляемых эксплуатационных расходов.

Почему для проектирования и монтажа стоит выбрать компанию Prime

За 15 лет работы на рынке Санкт-Петербурга и России мы реализовали сотни проектов по организации воздухообмена на производствах. Мы предлагаем не просто поставку оборудования, а комплексную инженерную ответственность.

Наши ключевые преимущества для вашего бизнеса:

• Полный цикл услуг «под ключ». От анализа объекта и проектирования до монтажа, пусконаладки и сервисного сопровождения. Вы работаете с одним подрядчиком, который несет ответственность за конечный результат.
• Глубокое знание норм. Наши проекты всегда проходят согласования. Мы гарантируем соответствие системы требованиям САНПИН, ГОСТ и СП.
• Индивидуальный подход. Мы понимаем, что каждое производство уникально. Готовы разрабатывать и изготавливать нестандартные конструкции местных отсосов под вашу конкретную технологическую линию.
• Сбалансированное соотношение цены и надежности. Мы подбираем оборудование, оптимальное по цене и качеству для ваших задач, не предлагая избыточных или недостаточных решений.

Наша цель - создать для вас систему, которая будет десятилетиями обеспечивать безопасные условия труда, соответствовать нормативам и экономить ваши средства на энергопотреблении. Свяжитесь с нами для проведения бесплатного анализа вашего объекта и расчета предварительного технико-экономического обоснования.
